電機的冷卻方式及代碼說明
一、概念部分
1）冷卻：電機在進行能量轉換時，總是有一小部分損耗轉變成熱量，它必須通過電機外殼和周圍介質不斷將熱量散發出去，這個散發熱量的過程，我們就稱為冷卻。
2）冷卻介質：傳遞熱量的氣體或液體介質。
3）初級冷卻介質：溫度低于電機某部件的氣體或液體介質，它與電機的該部件相接觸，并將其放出的熱量帶走。
4）次級冷卻介質：溫度低于初級冷卻介質的氣體或液體介質，通過電機的外表面或冷卻器將初級冷卻介質放出的熱量帶走。
5）最終冷卻介質：熱量傳遞到最后的冷卻介質。
6）周圍冷卻介質：電機周圍環境的氣體或液體介質。
7）遠方介質：一種遠離電機的介質，通過進、出口管或通道吸入電機熱量和排出冷卻介質至遠方。
8）冷卻器：使一種冷卻介質的熱量傳遞到另外一種冷卻介質，并保持兩種冷卻介質分開的裝置。
二、冷卻方法代號的內容規定
1、電機冷卻方法代號主要由冷卻方法標志（IC）、冷卻介質的回路布置代號、冷卻介質代號以及冷卻介質運動的推動方法代號所組成。
IC+回路布置代號+冷卻介質代號+推動方法代號
2、冷卻方法標志代號是英文國際冷卻（InternationalCooling）的字母縮寫，用IC表示。
3、冷卻介質的回路布置代號用特征數字表示，我們公司主要采用的有0、4、6、8等，下面分別說一下它們的含義。
特征數字 | 含義 | 簡述 |
0 | 冷卻介質從周圍介質直接地自由吸入，然后直接返回到周圍介質（開路） | 自由循環 |
4 | 初級冷卻介質在電機內的閉合回路內循環，并通過機殼表面把熱量傳遞到周圍環境介質，機殼表面可以是光滑的或帶肋的，也可以帶外罩以改善熱傳遞效果 | 機殼表面冷卻 |
6 | 初級冷卻介質在閉合回路內循環，并通過裝在電機上面的外裝式冷卻器，把熱量傳遞給周圍環境介質 | 外裝式冷卻器 （用周圍環境介質） |
8 | 初級冷卻介質在閉合回路內循環，并通過裝在電機上面的外裝式冷卻器，把熱量傳遞給遠方介質 | 外裝式冷卻器 （用遠方介質） |
4、冷卻介質代號有如下規定：
冷卻介質 | 特征代號 |
空氣 | A |
氫氣 | H |
氮氣 | N |
二氧化碳 | C |
水 | W |
油 | U |
如果冷卻介質為空氣，則描述冷卻介質的字母A可以省略，我們所采用的冷卻介質基本上都為空氣。
5、冷卻介質運動的推動方法，主要介紹四種。
特征數字 | 含義 | 簡述 |
0 | 依靠溫度差促使冷卻介質運動 | 自由對流 |
1 | 冷卻介質運動與電機轉速有關，或因轉子本身的作用，也可以是由轉子拖運的整體風扇或泵的作用，促使介質運動 | 自循環 |
6 | 由安裝在電機上的獨立部件驅動介質運動，該部件所需動力與主機轉速無關，例如背包風機或風機等 | 外裝式獨立部件驅動 |
7 | 與電機分開安裝的獨立的電氣或機械部件驅動冷卻介質運動，或是依靠冷卻介質循環系統中的壓力驅動冷卻介質運動 | 分裝式獨立部件驅動 |
6、冷卻方法代號的標記有簡化標記法和完整標記法兩種，我們應優先使用簡化標記法，簡化標記法的特點有，如果冷卻介質為空氣，則表示冷卻介質代號的A,在簡化標記中可以省略，如果冷卻介質為水，推動方式為7，則在簡化標記中，數字7可以省略。
7、比較常用的冷卻方式有IC01、IC06、IC411、IC416、IC611、IC81W等。
舉例說明 ： IC411 完整標記法為 IC4A1A1
“IC”為冷卻方式標志代號；
“4”為冷卻介質回路布置代號（機殼表面冷卻）
“A’’為冷卻介質代號（空氣）
第一個“1”為初級冷卻介質推動方法代號（自循環）
第二個“1”為次級冷卻介質推動方法代號（自循環）
兩種最常見的冷卻方式電機圖示：

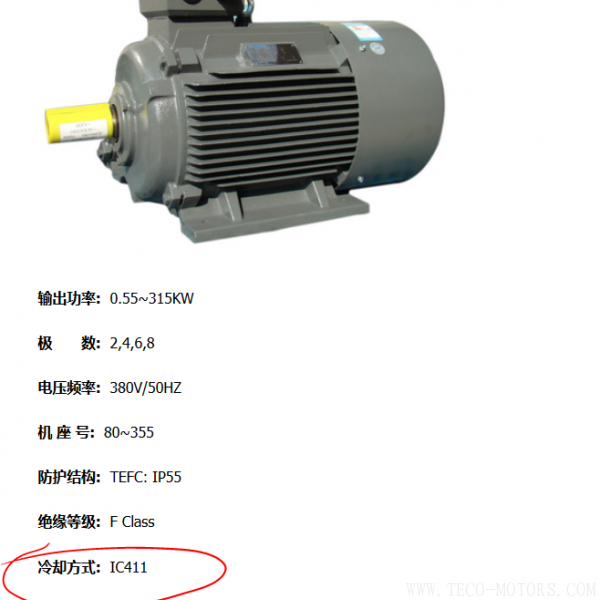

1.IC411冷卻電機

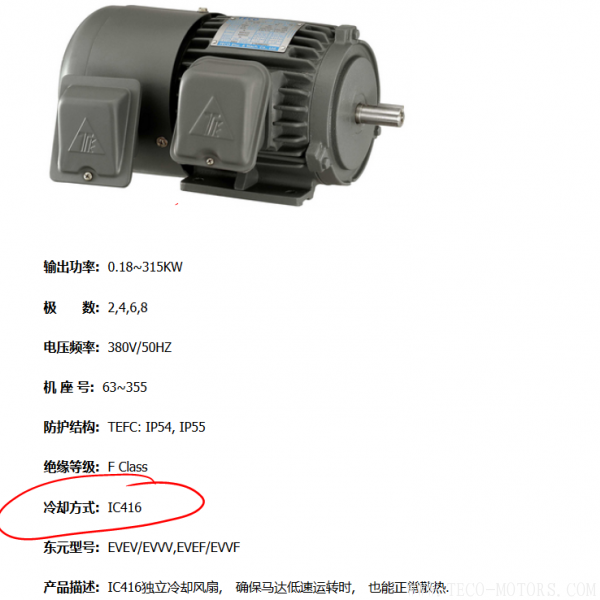

2.IC416冷卻方式電機
